陶瓷PCB电路板的优势和特性

2022-03-01 10:04:10

1.为什么要用陶瓷电路基板

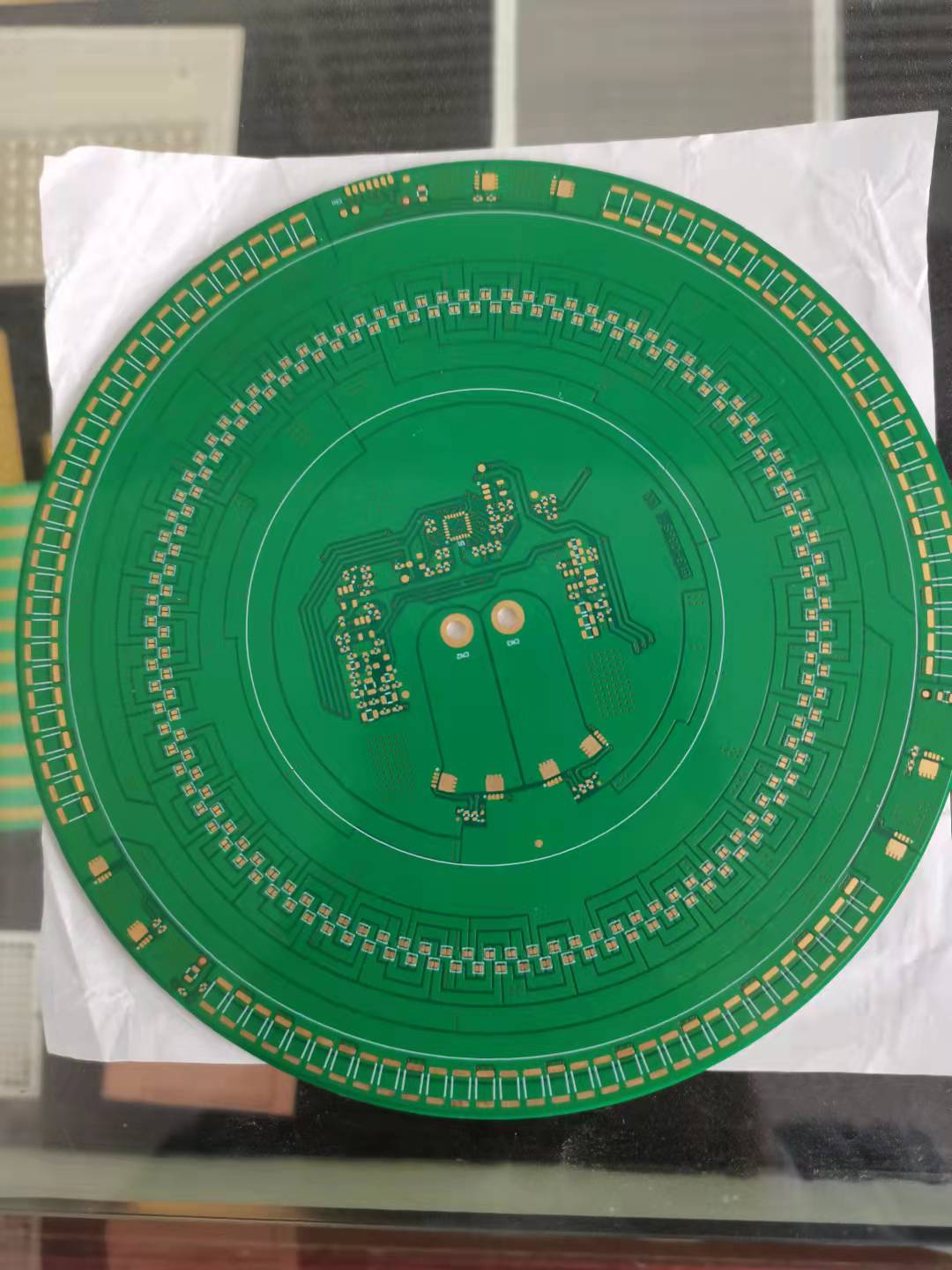

普通PCB通常是由铜箔和基板粘合而成，而基板材质大多数为玻璃纤维（FR-4），酚醛树脂（FR-3）等材质，粘合剂通常是酚醛、环氧等。在PCB加工过程中由于热应力、化学因素、生产工艺不当等原因，或者是在设计过程中由于两面铺铜不对称，很容易导致PCB板发生不同程度的翘曲。

而另一种PCB基板——陶瓷基板，由于散热性能、载流能力、绝缘性、热膨胀系数等，都要大大优于普通的玻璃纤维PCB板材，从而被广泛应用于大功率电力电子模块、航空航天、军工电子等产品上。

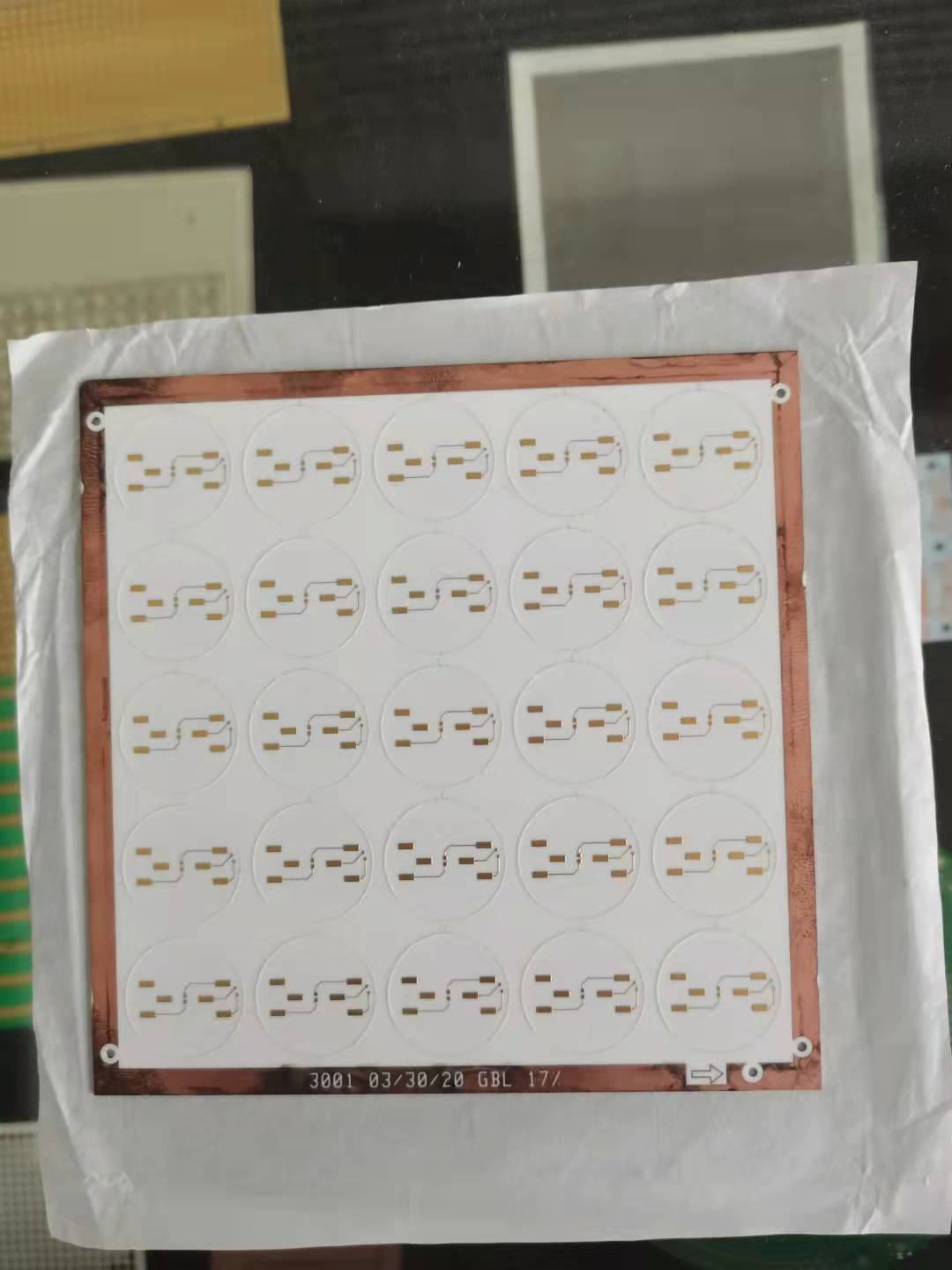

与普通的PCB使用粘合剂把铜箔和基板粘合在一起的，而陶瓷PCB是通过DPC工艺，使用真空溅射和电镀在陶瓷板板上面长铜。使铜和陶瓷基片结合在一起的，结合力强，铜箔不会脱落，可靠性高，在温度高、湿度大的环境下性能稳定。

2.陶瓷基板的主要材质

· 氧化铝（Al2O3）

氧化铝是陶瓷基板中最常用的基板材料，因为在机械、热、电性能上相对于大多数其他氧化物陶瓷，强度及化学稳定性高，且原料来源丰富，适用于各种各样的技术制造以及不同的形状。按含氧化铝(Al2O3)的百分数不同可分为：75瓷、96瓷、99.5瓷。氧化铝含有量不同，其电学性质几乎不受影响，但是其机械性能及热导率变化很大。纯度低的基板中玻璃相较多，表面粗糙度大。纯度越高的基板，越光洁、致密、介质损耗越低，但是价格也越高。

· 氧化铍（BeO）

具有比金属铝还高的热导率，应用于需要高热导的场合，温度超过300℃后迅速降低，但是由于其毒性限制了自身的发展。

· 氮化铝（AlN）

氮化铝陶瓷是以氮化铝粉体为主晶相的陶瓷。相比于氧化铝陶瓷基板，绝缘电阻、绝缘耐压更高，介电常数更低。其热导率是Al2O3的7~10倍，热膨胀系数（CTE）与硅片近似匹配，这对于大功率半导体芯片至关重要。在生产工艺上，AlN热导率受到残留氧杂质含量的影响很大，降低含氧量，可明显提高热导率。目前工艺生产水平的热导率达到170W/(m·K)以上已不成问题。

综合以上原因，可以知道，陶瓷由于比较优越的综合性能，在微电子、功率电子、混合微电子、功率模块等领域还是处于主导地位的。

3.陶瓷PCB的优点和缺点

优点

· 载流量大，100A电流连续通过1mm0.3mm厚铜体，温升约17℃；100A电流连续通过2mm0.3mm厚铜体，温升仅5℃左右；

· 更好的散热性能，低热膨胀系数，形状稳定，不易变形翘曲。

· 绝缘性好，耐压高，保障人身安全和设备。

· 结合力强，采用键合技术，铜箔不会脱落。

· 可靠性高，在温度高、湿度大的环境下性能稳定

缺点

· 易碎，这是最主要的一个缺点，这也就导致只能制作小面积的电路板。

· 价格贵，电子产品的要求规则越来越多，陶瓷电路板还是用在一些比较高端的产品上面，低端的产品根本不会使用到。

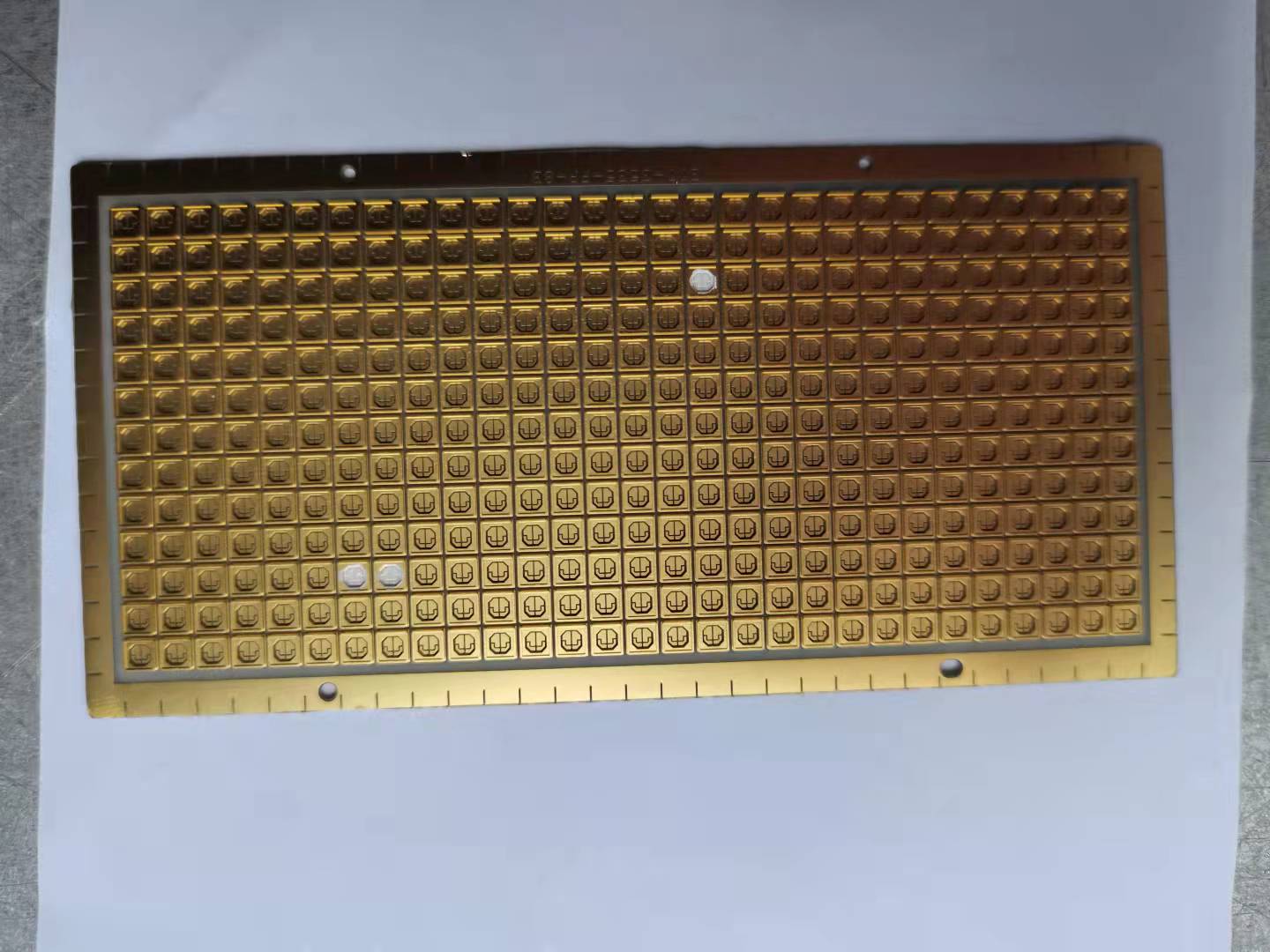

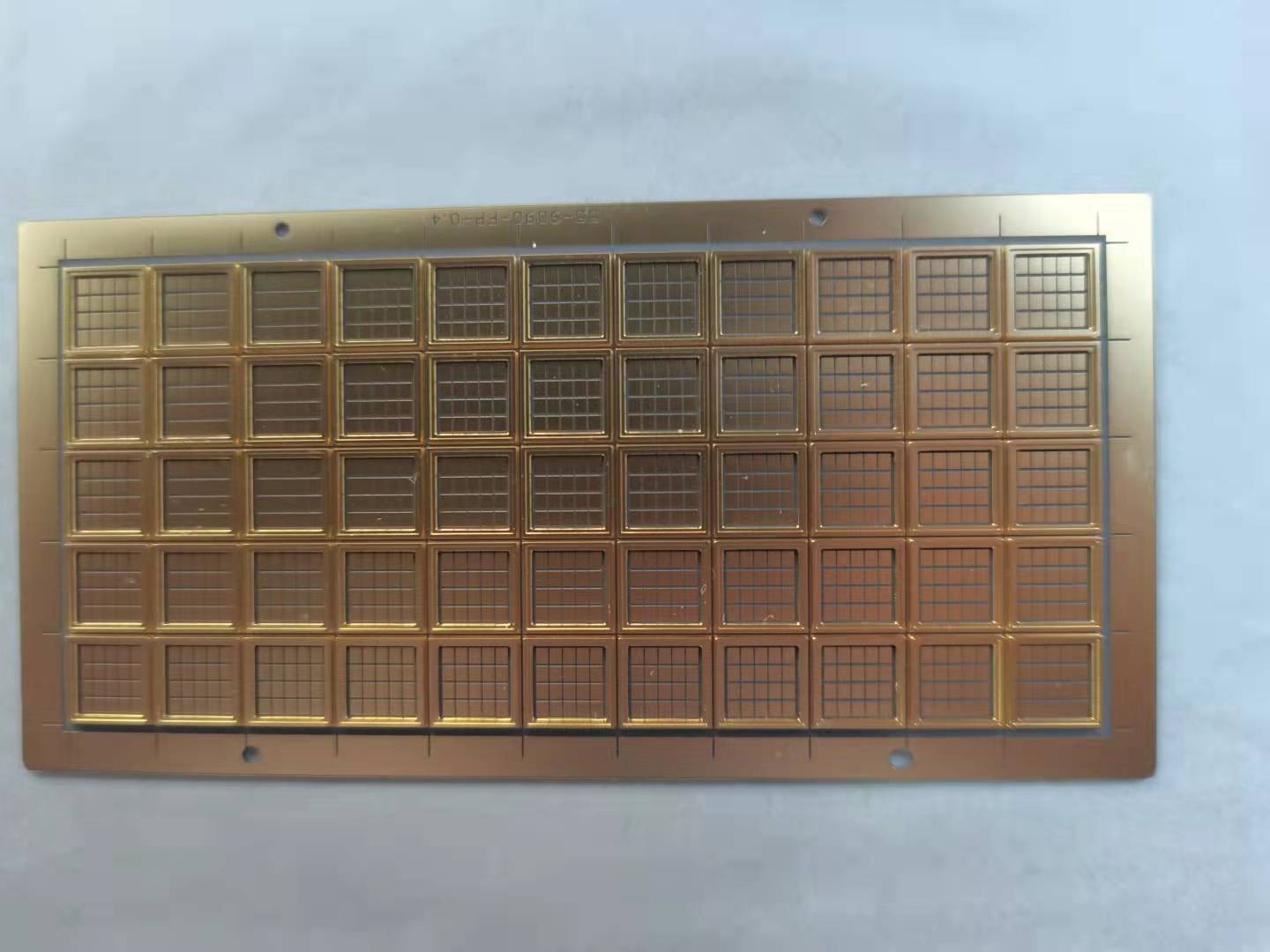

4.陶瓷PCB的用途
